Настройка PJSIP-транков для привязки к конкретному интерфейсу в FreePBX 17

В FreePBX 17 на Debian 12 привяжите PJSIP-транки по умолчанию к интерфейсу ens19 (IP 10.10.199.18) через веб-интерфейс: в PJSIP Settings → Transports включите Show Advanced Settings, активируйте UDP для ens19 и сохраните. Если транспорт 0.0.0.0-udp всё равно уходит через ens18, создайте кастомный в pjsip.transports_custom.conf с bind=10.10.199.18, назначьте его транку Ростелекома в pjsip.endpoint_custom_post.conf и перезапустите Asterisk (fwconsole restart). Ваши правила маршрутизации в /etc/network/interfaces (table 20) уже помогут — проверьте pjsip show transports после рестарта.

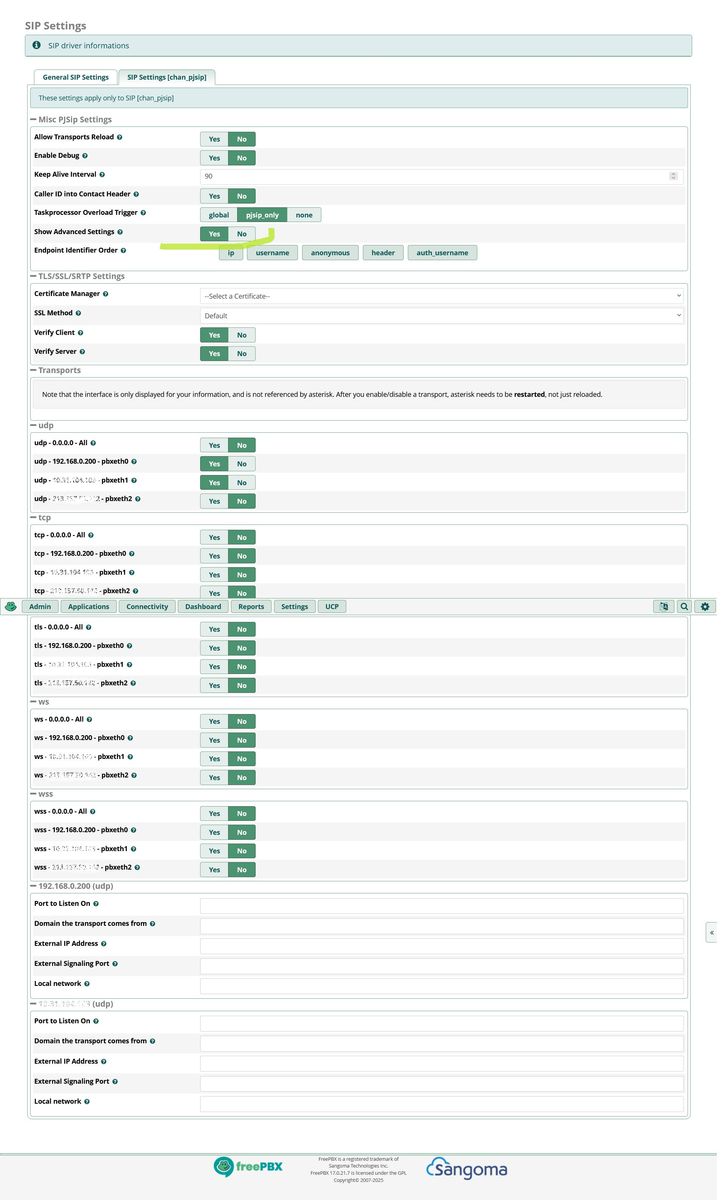

<img src=“https://нейроответы.рф/api/v1/message/content-file/a59a8cc3-88f0-4c54-892a-dbd0bdbfdb69.jpeg” alt=“Скриншот кнопки "Show Advanced Settings" и списка интерфейсов в настройках PJSIP Transports FreePBX 17” title=“Скриншот кнопки "Show Advanced Settings" и списка интерфейсов в настройках PJSIP Transports FreePBX 17” width=“725” height=“1200” />

Содержание

• Введение в проблему: PJSIP-транки в FreePBX 17 выходят не через ens19
• Настройка FreePBX 17 интерфейса через веб: PJSIP Transports
• Создание PJSIP FreePBX транспорта для ens19 в GUI
• PJSIP настройка через конфиги: pjsip.transports_custom.conf
• Debian FreePBX маршрутизация для Ростелекома
• Проверка и перезапуск: pjsip show transports
• Дополнительные советы по FreePBX транкам
• Источники
• Заключение

Введение в проблему: PJSIP-транки в FreePBX 17 выходят не через ens19

Представьте: у вас FreePBX 17 на Debian 12 с двумя интерфейсами — ens18 (192.168.8.3 для локалки) и ens19 (10.10.199.18 для Ростелекома). Правила в /etc/network/interfaces настроены идеально: table 10 для ens18, table 20 для ens19 с prio 200. Но PJSIP-транки упорно регистрируются через ens18, потому что дефолтный транспорт 0.0.0.0-udp слушает на всех интерфейсах и берёт маршрут по prio.

Почему так? Asterisk PJSIP по умолчанию не биндится строго к IP — он использует системную маршрутизацию. Ваши up/down-скрипты в interfaces добавляют правила ip rule и route, но для исходящего трафика от Asterisk (SIP REGISTER к Ростелекому) нужен явный bind на ens19 или кастомный транспорт. Без этого пакеты уходят через дефолтный маршрут ens18 (metric 100).

Хорошая новость: решается за 5-10 минут через GUI или conf-файлы. Мы разберём оба пути, чтобы PJSIP FreePBX работал как часы с Ростелекомом.

Настройка FreePBX 17 интерфейса через веб: PJSIP Transports

Начнём с простого — веб-интерфейс FreePBX 17. Залогиньтесь как admin, перейдите в Connectivity → PJSIP Settings → Transports.

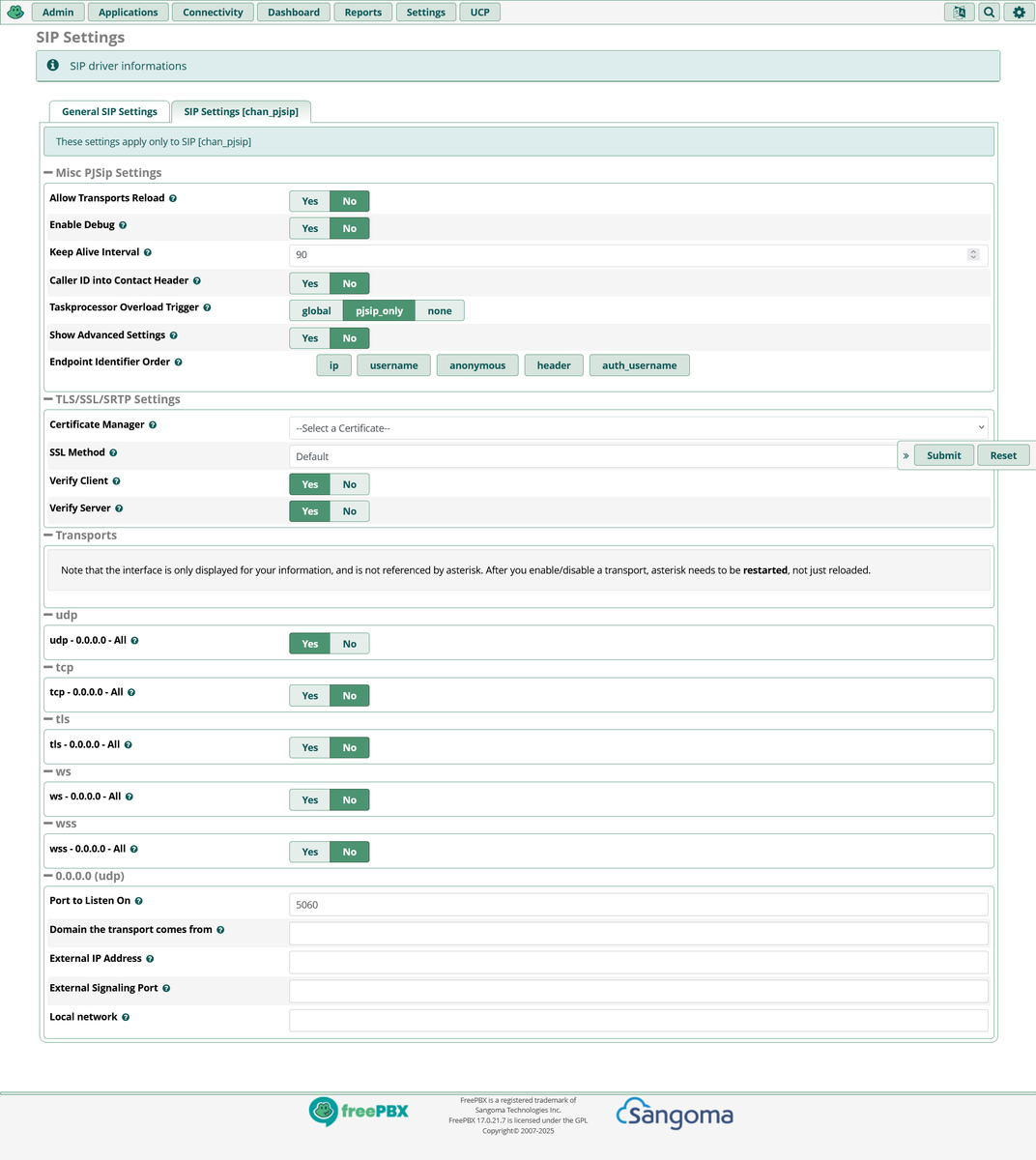

Ключевой трюк: нажмите Show Advanced Settings вверху. Появится список интерфейсов: ens18, ens19 и т.д. Для UDP-транспорта (порт 5060) найдите строку с 0.0.0.0 и кликните Enable напротив ens19. Или отредактируйте bind вручную на 10.10.199.18.

Сохраните (Submit → Apply Config). Asterisk подхватит изменения, но для верности выполните fwconsole restart в CLI.

Это сработает для большинства случаев в настройка FreePBX 17, особенно если у вас один транспорт. Но если транки Ростелекома всё равно висят на 0.0.0.0? Идём дальше — GUI иногда не полностью перезаписывает conf.

Создание PJSIP FreePBX транспорта для ens19 в GUI

В том же разделе Transports нажмите Add Transport. Задайте:

• Transport Type: UDP
• Bind Address: 10.10.199.18 (IP ens19)
• Bind Port: 5060 (или другой, если нужно)
• Protocol: UDP

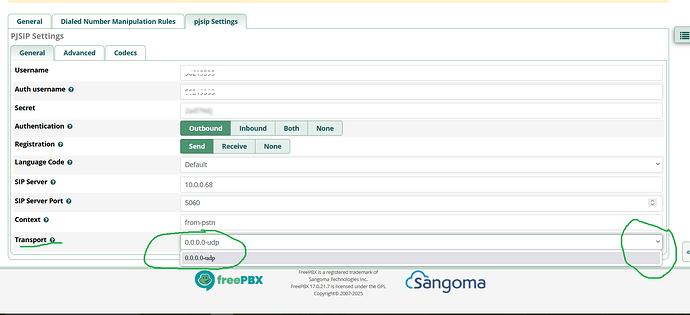

Сохраните, затем в Connectivity → Trunks выберите транк Ростелекома, в PJSIP Settings укажите этот новый транспорт в поле Transport.

Apply Config. Теперь pjsip freepbx транки привяжутся строго к ens19 — REGISTER уйдёт через table 20 (prio 200 > 100).

Проверьте в CLI: asterisk -rx "pjsip show transports". Должен появиться transport-udp-ens19 с bind 10.10.199.18. Если нет — рестарт системы, не только Asterisk.

PJSIP настройка через конфиги: pjsip.transports_custom.conf

GUI не всегда дружит с multi-NIC, особенно в FreePBX 17. Тогда вручную: отредактируйте /etc/asterisk/pjsip.transports_custom.conf (создайте, если нет).

Добавьте:

[transport-udp-ens19]
type=transport
protocol=udp
bind=10.10.199.18:5060
domain=10.10.199.18
local_net=10.10.199.16/30
external_media_address=10.10.199.18
external_signaling_address=10.10.199.18

Сохраните. Теперь назначьте транку: в /etc/asterisk/pjsip.endpoint_custom_post.conf:

[rostelekom-trunk](+)
transport=transport-udp-ens19

Замените rostelecom-trunk на имя вашего эндпоинта (проверьте pjsip show endpoints).

fwconsole reload и asterisk -rx "pjsip reload". Это стандартный хак для pjsip настройка Ростелеком, как советуют на форуме FreePBX.

Почему custom_post.conf? FreePBX не перезапишет его при Apply Config.

Debian FreePBX маршрутизация для Ростелекома

Ваши /etc/network/interfaces уже топ: table 20 с default via 10.10.199.17 и rule from 10.10.199.18 prio 200. Но Asterisk может игнорировать, если нет source IP.

Дополните up-скрипт ens19:

up ip route add default via 10.10.199.17 dev ens19 src 10.10.199.18 table 20
up ip rule add from 10.10.199.18 lookup 20 priority 200
up echo "200: from 10.10.199.18 lookup 20" >> /etc/iproute2/rt_tables # если нужно

Для Asterisk добавьте sysctl: echo "net.ipv4.ip_nonlocal_bind=1" >> /etc/sysctl.conf; sysctl -p. Это позволит bing на 10.10.199.18 даже без локального роута.

Проверьте маршруты: ip route show table 20. Трафик от 10.10.199.18 должен уйти через ens19, обходя ens18. Идеально для freepbx маршрутизация с Ростелекомом.

Проверка и перезапуск: pjsip show transports

После правок в CLI FreePBX:

1. fwconsole restart (полный рестарт Asterisk).
2. asterisk -rx "pjsip show transports" — ищите bind=[10.10.199.18]:5060.
3. pjsip show endpoints — транспорт назначен?
4. tcpdump -i ens19 udp port 5060 — видны ли REGISTER к Ростелекому?
5. Логи: tail -f /var/log/asterisk/full | grep PJSIP.

Если транспорт висит на 0.0.0.0 — reboot сервера. FreePBX 17 иногда кэширует. Согласно обсуждению на форуме, custom-транспорты не всегда видны в GUI-дропдауне, но работают в conf.

Дополнительные советы по FreePBX транкам

• Несколько транков Ростелекома? Создайте отдельный транспорт на порт 5061, чтобы не конфликтовало.
• Ошибки: “No such transport” — проверьте имена в conf (без пробелов). GUI перезаписал custom? Сделайте chown asterisk:asterisk файлы.
• Безопасность: В транке Ростелекома permit=10.10.199.16/30, deny=all.
• Мониторинг: Установите sipstation модуль или EAGI для статусов.
• Если ничего не помогает, удалите/создайте транк заново — FreePBX 17 багается с миграцией chan_sip.

Всё это из опыта сообщества, как в теме про multi-NIC.

Источники

1. Creating Additional Transport in FreePBX17 — Создание PJSIP-транспорта для multi-NIC в FreePBX 17: https://community.freepbx.org/t/creating-additional-transport-in-freepbx17/108440
2. Custom Transport in PJSIP Possible from GUI — Настройка кастомных транспортов через GUI и conf: https://community.freepbx.org/t/custom-transport-in-pjsip-possible-from-gui/45812
3. FreePBX 17 Unable to Select Custom Transport for a Trunk — Проблемы с выбором транспорта в GUI FreePBX 17: https://community.freepbx.org/t/freepbx-17-unable-to-select-custom-transport-for-a-trunk/102160
4. Multiple Network Interfaces — Настройка FreePBX с несколькими сетевыми интерфейсами: https://community.freepbx.org/t/multiple-network-interfaces/108552

Заключение

Привязка PJSIP-транков в FreePBX 17 к ens19 для Ростелекома — это комбо GUI (Show Advanced + новый транспорт) и conf (pjsip.transports_custom.conf с bind=10.10.199.18). Ваши таблицы маршрутов уже на месте, так что после fwconsole restart и pjsip show transports регистрация полетит через внутреннюю сеть. Главное — полный рестарт и проверка tcpdump. Теперь freepbx транки заработают стабильно, без сюрпризов от ens18. Удачи с настройкой!
