Изучение архитектуры компьютеров на микросхемах TTL
Пошаговое руководство по изучению архитектуры компьютеров на TTL-микросхемах. Книги, наборы для сборки и практические проекты.
Как изучить архитектуру простейших компьютеров на микросхемах TTL? Какие книги и учебные материалы рекомендуются для понимания фон-Неймановской архитектуры, АЛУ, регистров и битности процессоров? Какие существуют наборы для самостоятельной сборки таких компьютеров, особенно с использованием отечественных микросхем серий К и КР, или аналогов 74LS?
Изучение архитектуры простейших компьютеров на микросхемах TTL начинается с фундаментального понимания принципов фон-Неймановской архитектуры и практической сборки компьютеров из дискретных логических элементов. Для этого необходимо освоить основы работы АЛУ, регистров и процессорной битности, а также найти подходящие учебные материалы и наборы для самостоятельной сборки, включая отечественные микросхемы серий К и КР или их аналоги 74LS.
Содержание
- Основы архитектуры фон-Неймана для начинающих
- Логические микросхемы TTL и отечественные аналоги
- Сборка простейшего компьютера на микросхемах TTL
- АЛУ и регистры: принципы работы и реализации
- Книги и учебные материалы по компьютерной архитектуре
- Наборы для самостоятельной сборки компьютеров
- Практические проекты и примеры
- Рекомендации по изучению и дальнейшему развитию
Основы архитектуры фон-Неймана для начинающих
Фон-Неймановская архитектура лежит в основе практически всех современных компьютеров. Эта классическая архитектура, предложенная Джоном фон-Нейманом в 1945 году, описывает компьютерную систему с несколькими ключевыми принципами: хранение программ и данных в памяти, последовательное выполнение инструкций, и использование общей шины для передачи данных между компонентами.
Основные компоненты архитектуры фон-Неймана включают:
- Центральный процессор (ЦП), состоящий из арифметико-логического устройства (АЛУ), управляющего устройства и регистров
- Оперативное память (ОЗУ) для хранения программ и данных
- Устройство ввода-вывода для взаимодействия с внешним миром
- Шины для связи между компонентами
Для начинающих важно понять, что в простейших компьютерах на микросхемах TTL каждый из этих компонентов реализуется с помощью дискретных логических элементов. Например, регистр может быть собран на триггерах, а АЛУ - на комбинационных логических схемах.
Принцип работы такого компьютера основан на цикле выборки-исполнения: процессор считывает инструкцию из памяти, декодирует её, выполняет с помощью АЛУ, и сохраняет результат. Этот цикл повторяется непрерывно для выполнения программ.
Логические микросхемы TTL и отечественные аналоги
Логические микросхемы TTL (Transistor-Transistor Logic) стали основой для построения ранних компьютеров. Эти микросхемы используют биполярные транзисторы и работают в широком диапазоне напряжений, что делает их надежными для образовательных проектов.
Основные типы логических микросхем TTL, используемых в компьютерах:
- 74LS00 - элемент И-НЕ (NAND)
- 74LS02 - элемент ИЛИ-НЕ (NOR)
- 74LS04 - инвертор (NOT)
- 74LS08 - элемент И (AND)
- 74LS32 - элемент ИЛИ (OR)
- 74LS74 - D-триггеры для построения регистров
- 74LS83 - 4-битный сумматор для АЛУ
- 74LS138/139 - дешифраторы адреса
- 74LS373 - триггеры с защелкой для шин данных
В советской и российской электронной промышленности существовали аналоги этих микросхем в сериях К и КР:
- К155ЛА3 - аналог 74LS00 (И-НЕ)
- К155ЛН1 - аналог 74LS02 (ИЛИ-НЕ)
- К155ЛЛ1 - аналог 74LS04 (инвертор)
- К155ЛА7 - аналог 74LS08 (И)
- К155ЛЕ1 - аналог 74LS32 (ИЛИ)
- К155ТМ2 - аналог 74LS74 (D-триггер)
- К155ИР5 - аналог 74LS83 (4-битный сумматор)
Важно отметить, что хотя отечественные микросхемы функционально эквивалентны зарубежным аналогам, они могут отличаться по электрическим параметрам, напряжению питания и выводам. При проектировании компьютеров необходимо учитывать эти различия.
Сборка простейшего компьютера на микросхемах TTL

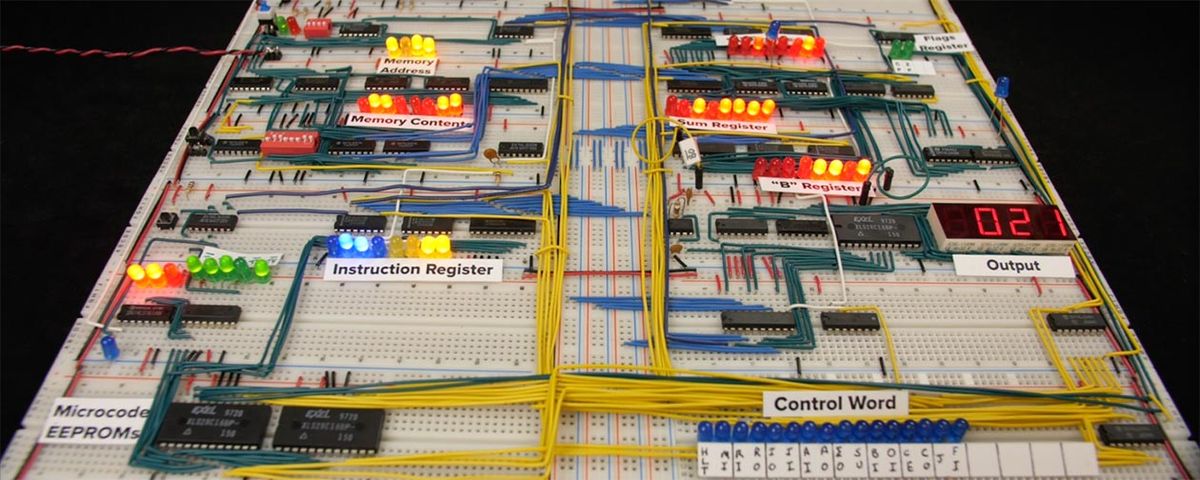

Сборка простейшего компьютера на микросхемах TTL - это увлекательный образовательный проект, который позволяет глубоко понять принципы работы компьютеров. На сайте Ben Eater представлены подробные материалы по созданию 8-битного компьютера из дискретных логических элементов.
Основные этапы сборки компьютера:
- Проектирование архитектуры - определение разрядности (обычно 4 или 8 бит), набора инструкций, типа памяти
- Сборка процессора - создание АЛУ, регистров, управляющего устройства
- Реализация памяти - программное ПЗУ на микросхемах 2716/2732 и ОЗУ на 2114/6116
- Создание шин - шины адреса, данных и управления
- Наборка схемы - монтаж на макетной плате или печатной плате
- Отладка - проверка работы каждого компонента и всей системы в целом
Для начала рекомендуется собрать минимальную систему с:
- 8-битным процессором
- 256 байт ПЗУ для программ
- 256 байт ОЗУ для данных
- Простой клавиатурой и 7-сегментным индикатором вывода
Такая система позволит реализовать базовые операции и написать простые программы, что даст фундаментальное понимание работы компьютеров.
АЛУ и регистры: принципы работы и реализации
Арифметико-логическое устройство (АЛУ) является одним из ключевых компонентов процессора. В простейших компьютерах АЛУ реализуется с помощью комбинационных логических схем, способных выполнять базовые операции сложения, вычитания, логические И, ИЛИ, НЕ и т.д.
Принципы работы АЛУ:
- Сложение выполняется с помощью сумматоров, собранных из логических элементов
- Логические операции реализуются комбинационными схемами
- Флаги (признаки результата) формируются на основе выходных сигналов АЛУ
Для 8-битного АЛУ обычно используется каскад из двух 4-битных сумматоров 74LS83, соединенных для работы с 8-битными числами. Для логических операций могут использоваться отдельные логические элементы или мультиплексоры.
Регистры в компьютерах на микросхемах TTL реализуются с помощью D-триггеров (74LS74 или К155ТМ2). Каждый регистр состоит из нескольких триггеров, количество которых определяет его разрядность (8 бит для стандартных компьютеров).
Типы регистров в простейших компьютерах:
- Регистр команд - хранит текущую выполняемую инструкцию
- Регистр адреса - содержит адрес ячейки памяти
- Регистр данных - временно хранит данные для обработки или передачи
- Счетчик команд - указывает на следующую инструкцию в памяти
- Аккумулятор - основной регистр для арифметических операций
Реализация этих регистров требует понимания триггеров, мультиплексоров и дешифраторов адреса. Каждый регистр должен иметь входы для загрузки данных, выходы для чтения и управление синхронизацией.
Книги и учебные материалы по компьютерной архитектуре
Для изучения архитектуры простейших компьютеров существует несколько ключевых книг и учебных материалов:
Классические учебники:
- “Компьютерная организация и проектирование” Дэвида А. Паттерсона и Джона Л. Хеннесси
- “Структуры ЭВМ и микропроцессоров” под редакцией Н.Е. Жоголева
- “Архитектура ЭВМ” под редакцией С.А. Майорова
Специализированные материалы по TTL компьютерам:
- Учебные материалы Ben Eater на сайте eater.net - подробные руководства по сборке 8-битных компьютеров
- “Цифровые системы и микропроцессорная техника” В.Ф. Уткина
- “Проектирование цифровых устройств” А.А. Альперт
Онлайн-ресурсы:
- Канал Ben Eater на YouTube с практическими уроками
- Проекты на Hackaday.io по созданию компьютеров из логических элементов
- Технические статьи на Habr о компьютерной архитектуре
Для начинающих особенно рекомендуются материалы Ben Eater, так как они предоставляют пошаговые инструкции по сборке реальных компьютеров из простых компонентов. Эти уроки охватывают все аспекты: от базовых логических элементов до полноценной системы.
При выборе учебных материалов следует обратить внимание на практическую направленность. Теоретические знания важны, но без практической сборки схем понимание остается поверхностным.
Наборы для самостоятельной сборки компьютеров
Для самостоятельной сборки компьютеров на микросхемах TTL существует несколько типов наборов:
Образовательные наборы:
- 8-bit Computer Kit от Ben Eater - содержит все необходимые компоненты для сборки 8-битного компьютера
- Nand2Tetris набор - позволяет построить компьютер от NAND-врат до рабочей системы
- Микроконтроллерные наборы - Arduino, STM32 для понимания основ микропроцессорных систем
Наборы с отечественными микросхемами:
- Наборы на базе микросхем серии К (К155, К555, К531)
- Наборы на базе микросхем КР (КР1533, КР1554)
- Комплектующие отечественного производства для образовательных проектов
Компоненты для самостоятельного приобретения:
- Микросхемы TTL 74LS серии
- Советские аналоги серии К и КР
- Макетные платы (бредборды)
- Источники питания 5V
- Переменные резисторы, конденсаторы, светодиоды
- Кнопки, переключатели, 7-сегментные индикаторы
При выборе набора следует учитывать:
- Наличие подробной документации
- Качество компонентов
- Стоимость и доступность
- Сообщество поддержки
Для работы с советскими микросхемами серии К и КР может потребоваться дополнительная информация о их электрических параметрах и особенностях подключения. Рекомендуется искать специализированные форумы и ресурсы, посвященные отечественной электронике.
Практические проекты и примеры
Существует множество практических проектов, которые помогут освоить архитектуру компьютеров на микросхемах TTL:
Проект Ben Eater:
- 8-битный компьютер с VGA выводом
- Компьютер на базе процессора 6502
- Система с прерываниями и таймерами
- Проект с расширяемой шиной
Советские проекты:
- Компьютер “Электроника 60” на микросхемах серии К
- Учебные стенды КР1801ВМ1 (советский аналог 8080)
- Микрокомпьютеры на базе КР580ИК80А
Минимальные проекты для начинающих:
- 4-битный сумматор на микросхемах 74LS83
- 8-битный регистр на триггерах 74LS74
- Прцессор с минимальным набором инструкций
- Система с программным ПЗУ на 2716
Каждый из этих проектов предоставляет уникальный опыт и углубляет понимание различных аспектов компьютерной архитектуры. Рекомендуется начинать с простых проектов постепенно усложняя их.
На платформе Hackaday.io можно найти множество пользовательских проектов по созданию компьютеров из логических элементов, а также обсуждения проблем и решений, возникающих при их сборке.
Рекомендации по изучению и дальнейшему развитию
Для успешного изучения архитектуры компьютеров на микросхемах TTL рекомендуется следующая последовательность:
- Начните с основ цифровой электроники - изучите логические элементы, триггеры, мультиплексоры
- Постройте простые схемы - сумматор, регистр, счетчик
- Изучите теорию компьютерной архитектуры - фон-Неймановская архитектура, наборы инструкций
- Соберите минимальный компьютер - 4-битная система с ограниченным набором команд
- Расширьте возможности - добавьте больше памяти, периферийные устройства
- Изучите ассемблер - научитесь программировать на уровне машинных команд
- Попробуйте разные архитектуры - RISC vs CISC, Гарвардская vs Фон-Неймановская
Для углубленного изучения рекомендуется:
- Участвовать в сообществах энтузиастов
- Следить за новыми проектами на специализированных платформах
- Экспериментировать с различными наборами инструкций
- Изучать современные процессоры и сравнивать их с простыми TTL компьютерами
Важно помнить, что изучение компьютерной архитектуры - это непрерывный процесс. Даже после сборки нескольких проектов всегда есть чему поучиться - от оптимизации производительности до понимания современных тенденций в проектировании процессоров.
Источники
- Ben Eater - 8-bit Computer — Пошаговое руководство по сборке 8-битного компьютера из логических элементов: https://eater.net/8bit
- Хабр - Технические статьи по компьютерной архитектуре — Публикации о принципах работы компьютеров и электронике: https://habr.com/
- Hackaday.io — Сообщество разработчиков аппаратного обеспечения — Проекты и обсуждения по созданию компьютеров из логических элементов: https://hackaday.io/
Заключение
Изучение архитектуры простейших компьютеров на микросхемах TTL - это увлекательный путь к глубокому пониманию принципов работы вычислительной техники. Начав с базовых логических элементов и постепенно переходя к сложным системам, вы сможете осознать, как из простых вентилей создаются мощные процессоры и компьютеры.
Рекомендуемые книги и материалы, особенно работы Ben Eater, предоставляют практический подход к изучению архитектуры фон-Неймана, АЛУ, регистров и процессорной битности. Наборы для самостоятельной сборки, как с зарубежными микросхемами 74LS, так и с отечественными аналогами серий К и КР, позволяют получить бесценный опыт практического проектирования.
Помните, что теоретические знания должны подкрепляться практическими экспериментами. Каждая собранная схема, каждая написанная программа на ассемблере приближает вас к истинному пониманию компьютерной архитектуры.
