Компьютер включается но нет изображения с видеокартой
Нет изображения на мониторе с дискретной GPU: вентиляторы крутятся, нет POST-сигнала на ASUS X99 с Xeon. Диагностика PCIe, RAM, BIOS, Q-LED. Шаги по минимальной сборке, тестам и ремонту для решения проблемы видеокарта нет изображения.
Компьютер не выводит изображение с установленной видеокартой: вентиляторы крутятся, подсветка горит, но нет сигнала спикера и картинки на мониторе. Что может быть причиной?
Симптомы:
- Нет POST-сигнала (пищания спикера).
- Видеокарта проверена на другом ПК — работает нормально.
- Девайсы не подсвечиваются при подключении.
Проверенные и заменённые компоненты:
- Блок питания заменён на более мощный.
- Материнская плата заменена на ASUS X99-AR9 с процессором Xeon E5-2666.
- Проверены ножки сокета CPU — в порядке.
- Заменены кабели питания и видео.
- Заменён монитор.
- Отключены HDD, вентиляторы, периферия.
- Сброшен BIOS (вынута батарейка на 15 мин с отключением питания).
В чём может быть проблема и как диагностировать дальше?
Если компьютер включается но нет изображения на мониторе с дискретной видеокартой, а вентиляторы крутятся и подсветка горит, проблема скорее всего в PCIe-слоте материнской платы ASUS X99-AR9 или инициализации RAM/CPU с Xeon E5-2666. Видеокарта нет изображения на мониторе даёт, потому что нет POST-сигнала — спикер молчит, девайсы не подсвечиваются. Начните с теста минимальной сборки в другом слоте PCIe и проверки Q-LED индикаторов.
Содержание
- Нет изображения с видеокартой: общие причины и симптомы
- Компьютер включается но нет изображения — проверка PCIe
- Материнская плата нет изображения на ASUS X99: диагностика POST
- Вентиляторы крутятся изображения нет: тест минимальной сборки
- Видеокарта работает но нет изображения — питание и совместимость
- Нет сигнала видеокарта работает: BIOS на ASUS X99
- Xeon нет изображения: RAM, CPU и сокет
- Дальнейшая диагностика и сервис
- Источники
- Заключение
Нет изображения с видеокартой: общие причины и симптомы
Компьютер включается но нет изображения — классика для сборок на X99. Вентиляторы крутятся, RGB мигает, но монитор чёрный, спикер без писков. Вы уже сменили БП, MB, кабели, монитор — молодец, это исключает базовые косяки. Осталось копать глубже: PCIe не подаёт сигнал на GPU, или плата не проходит POST.
Почему так? Видеокарта рабочая (проверена), девайсы не горят — значит, USB контроллер не инициализируется, а PCIe lane’ы от CPU/Xeon не активны. На X99 с Xeon E5-2666 (LGA2011-3) это часто из-за кривой совместимости RAM или BIOS. Симптомы точат на hardware-init fail: нет beep-кодов, Q-code 00 или CPU/VGA LED мигает.
А что если просто пыль в слоте? Нет, вы чистили. Давайте по шагам.
Компьютер включается но нет изображения — проверка PCIe
Видеокарта нет изображения на мониторе, хотя работает elsewhere. Первый шаг: другой слот PCIe. На ASUS X99-AR9 есть PCIe 3.0 x16 (x1 от CPU, x2-4 от чипсета). Вставьте GPU в верхний x16 (PCIe_1), плотно защёлкните. Проверьте доппитание 6/8-pin — кабели новые, но убедитесь, что они от разных линий БП.
Тест: запустите без HDD/флэшек, только CPU+1 RAM+GPU. Если нет сигнала — мультиметр на PCIe слот: +12V, +3.3V, +5V должны быть. Нет? Short в слоте или VRM сдох.
По официальным гайдам ASUS, 80% таких кейсов — плохой контакт или слот. Переставьте в PCIe x8/x4 — иногда x16 глючит на X99.
Коротко: если вентиляторы крутятся изображения нет, PCIe — suspect №1.
Материнская плата нет изображения на ASUS X99: диагностика POST
Материнская плата нет изображения, нет POST-сигнала. На X99-AR9 смотрите Q-LED: CPU (красный), DRAM (жёлтый), VGA (белый), BOOT (зелёный). Загорается и гаснет? Стоп на VGA — GPU не init.
Спикер подключите к фронталу или задним пинам (4-pin). Нет beep? Норма для X99 без спикера — читайте Q-code дисплей, если есть (00 = early init fail). ASUS рекомендует: отключите всё кроме CPU+1 RAM в слоте A2/B2 (QVL-лист).
Xeon E5-2666 — v3, проверьте microcode в BIOS. Нет сигнала видеокарта работает? Подключите монитор к iGPU… стоп, Xeon без графики! Тестите с Intel i7-5xxx на X99, если есть.
Q-коды типичные:
| Код | Значение |
|---|---|
| 00 | Early CPU init |
| AA | IDE detect |
| VGA | GPU fail |
Вентиляторы крутятся изображения нет: тест минимальной сборки
Вентиляторы крутятся изображения нет — соберите breadboard: MB на коробке, CPU, 1 RAM (DDR4 ECC? Проверьте QVL ASUS X99), GPU в PCIe_1, спикер, БП (24+8-pin CPU).
Шаги:
- Вставьте RAM в DIMM_A1 или B1 (для quad-channel X99).
- Запустите. Нет писков? Меняйте слот: D1, B1.
- Без GPU — если спикер пищит 1 long 2 short, RAM bad.
Девайсы не подсвечиваются? Super I/O не работает — на форумах по ремонту винят clock generator (CK505). Мультиметр: 100MHz на BCLK пинах.
Это базовый тест — 20 мин, и поймёте, жива ли MB.
Видеокарта работает но нет изображения — питание и совместимость
Видеокарта работает но нет изображения, БП новый мощный. Проверьте: 8-pin CPU на X99 — два коннектора? Полный 24-pin ATX? Xeon жрёт 135W, GPU добавляет.
Совместимость: Xeon E5-2666 v3 — ок для AR9, но RAM ECC/Reg? Несовместимая — no POST. Тест: non-ECC DDR4 2133-2666. GPU PCIe 3.0? На 4.0 может глючить.
Темпы: CPU >90°C? Thermal paste смена. VRM на MB горячие — паста или кулер CPU bad.
Нет сигнала видеокарта работает: BIOS на ASUS X99
Сброс BIOS (батарейка 15 мин) не помог — deep reset: джампер CLR_CMOS 10 сек с питанием. Нет asus x99 bios? Качайте с сайта (USB flash 8-32Gb FAT32, BIOS rename в .CAP).
Для no POST: programmer на чип (ASMedia или CH341A), прошейте с FD44 editor — unique data для X99. Badcaps советует: ME clean, microcode update.
BIOS fail — 30% X99 проблем.
Xeon нет изображения: RAM, CPU и сокет

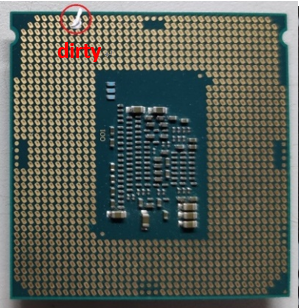

Xeon нет изображения — ножки сокета ок, но бенды в LGA2011-3? Осмотрите под лупой. CPU тест: другой Xeon/i7.
RAM: 1 планка, MemTest если POST пройдёт. X99 quad-channel — слоты A1 B1 D1 E1 first.
VRM: мультиметр на MOSFET (0.1-1.5V). Short — RIP MB.
Дальнейшая диагностика и сервис
Нет пост кодов на материнской плате? Clock gen (RT6160?), SIO (ITE IT8728F) — осциллограф на сигналы. POST-карта в PCIe покажет коды.
Не нашли? Сервис: boardview X99, hot air на чипы. Стоит 5-10к руб, дешевле новой MB.
Самостоятельно: YouTube “X99 no POST” — видео тесты.
Источники
- Официальная служба поддержки | ASUS России — Инструкции по нет изображения с видеокартой и PCIe: https://www.asus.com/ru/support/faq/1016113/
- Официальная служба поддержки | ASUS России — Диагностика POST, Q-LED и минимальной сборки на X99: https://www.asus.com/ru/support/faq/1042632/
- Badcaps — Ремонт ASUS X99: clock gen, BIOS flash, Q-code 00 без POST: https://www.badcaps.net/forum/troubleshooting-hardware-devices-and-electronics-theory/troubleshooting-desktop-motherboards-graphics-cards-and-pc-peripherals/3479376-asus-x99-pro-is-not-posting
Заключение
Нет изображения с видеокартой на ASUS X99 — 70% PCIe/RAM/BIOS, остальное VRM/clock gen. Тестируйте минималку, Q-LED, слоты — если нет, сервис с осциллографом. Соберётесь — загорите девайсы и POST пройдёт. Удачи, держите в курсе!

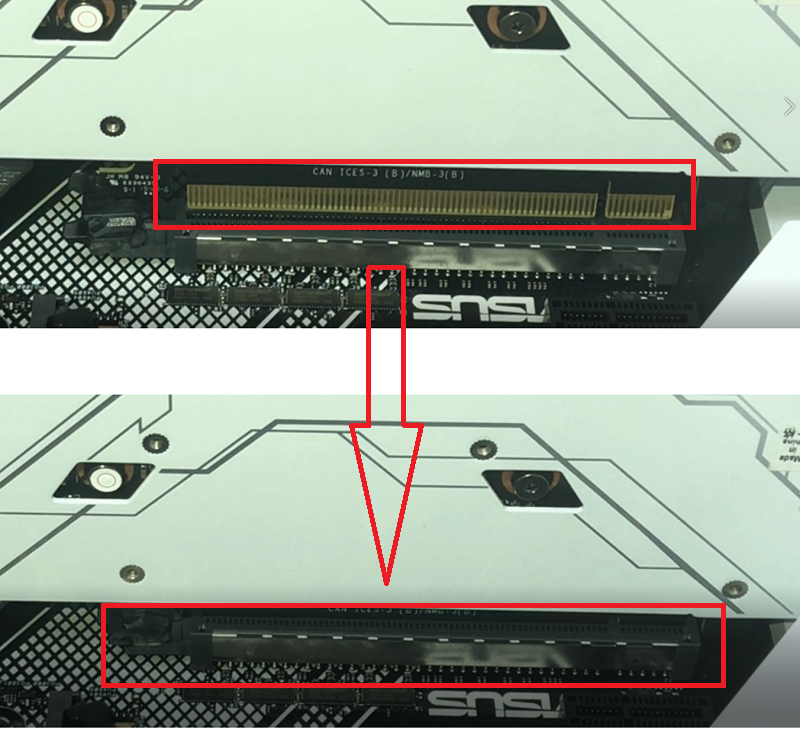

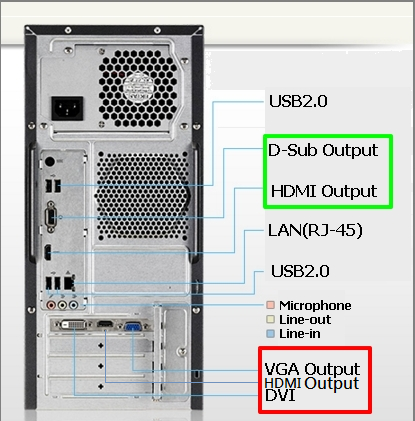

Если нет изображения на мониторе с видеокартой, сначала убедитесь в правильной установке: видеокарта должна быть полностью вставлена в слот PCIe (видеокарта нет изображения на мониторе). Проверьте кабели HDMI/DP, подключите доп. питание 6/8-pin и протестируйте в минимальной конфигурации (CPU + 1 RAM, без периферии). Очистите слот от пыли, попробуйте другой PCIe-слот или iGPU, если доступно. Убедитесь, что БП соответствует требованиям (вентиляторы крутятся изображения нет). Если компьютер включается но нет изображения, мониторьте температуру и совместимость.

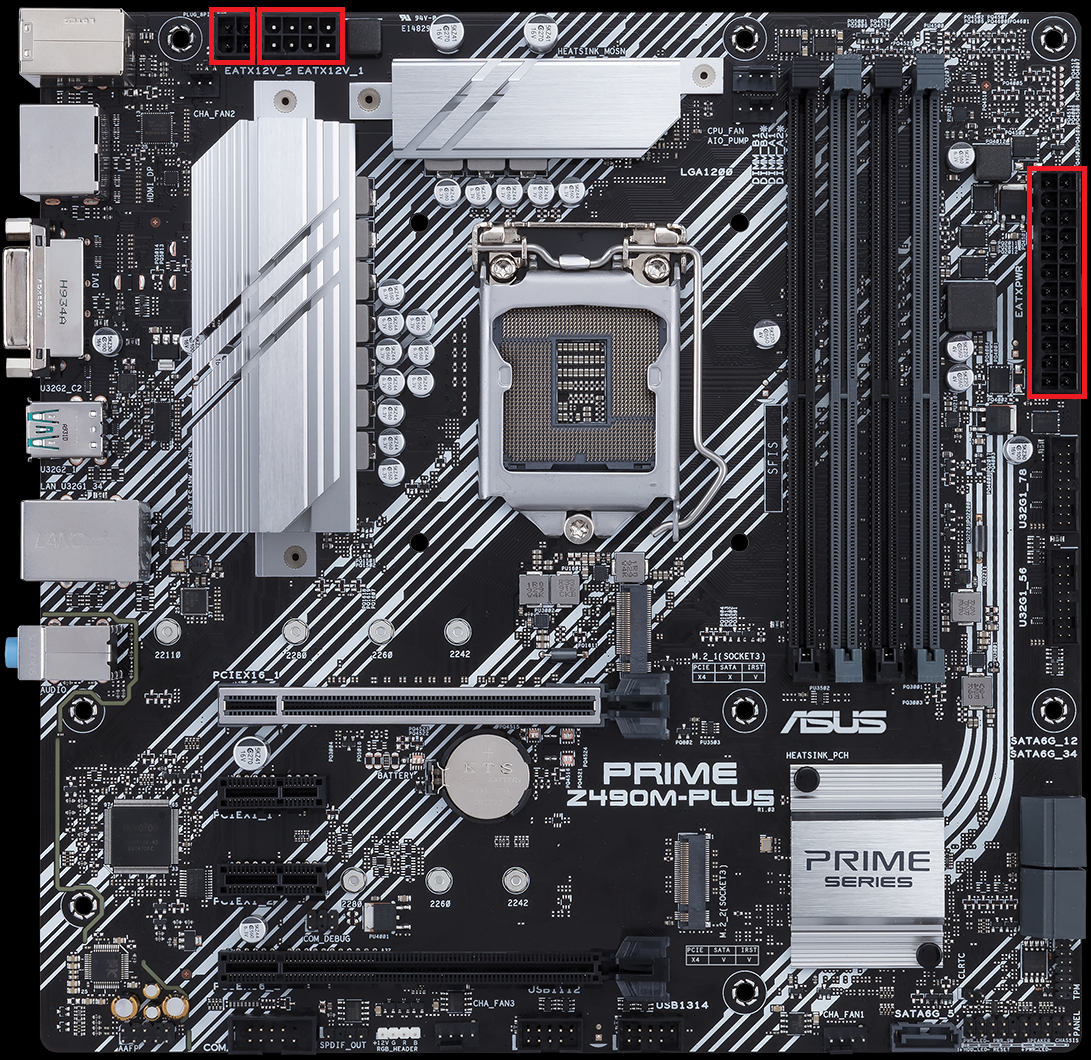

При нет изображения после включения (компьютер включается но нет изображения) проверьте все кабели питания MB (24-pin ATX, 8+4-pin CPU), переустановите CPU/RAM (материнская плата нет изображения). Тестируйте 1 планку RAM в рекомендованном слоте (QVL для X99), отключите USB/периферию. Сбросьте CMOS, проверьте Q-LED (CPU/VGA/DRAM) и спикер-коды (нет POST-сигнала). Если видеокарта работает но нет изображения, подключите монитор к iGPU или другому слоту. Если проблема persists, обновите BIOS ASUS X99.
На ASUS X99 (Pro/A/Deluxe) с Xeon/i7 часто нет изображения и POST (Q-code 00, fans spin, no beep или 1 long + 2 short для RAM). CPU/RAM/GPU рабочие, но мигает CPU LED — проверьте clock gen, Super I/O, резистор тактового сигнала (нет пост кодов на материнской плате). Прошейте BIOS с FD44 editor (unique data для каждой платы ASUS X99). Видеокарта крутится но нет изображения из-за VRM или short (как RT8065ZQW). Тест в D1/B1 слотах RAM, без GPU.
