Использование модели проекции для трансформации 3D между камерами

Модель проекции камеры позволяет преобразовывать 3D координаты между камерами даже при использовании “неправильных” внутренних параметров, так как bundle adjustment оптимизирует reprojection error на основе наблюдаемых данных. Уравнения проекции сохраняют математическую корректность в “неметрическом” пространстве, хотя теряют физическую интерпретацию метрических свойств. Система может успешно оценивать параметры второй камеры (K_ir, R, T) с использованием “неправильных” параметров первой камеры, поскольку метод оптимизации не требует абсолютной метрической точности исходных данных.

Содержание

• Основы модели проекции камеры в компьютерном зрении
• Калибровка камер и внутренние параметры
• 3D реконструкция и преобразование между камерами
• Bundle adjustment для оценки параметров камеры
• Работа с “неметрическим” пространством
• Практическая реализация с использованием OpenCV

Основы модели проекции камеры в компьютерном зрении

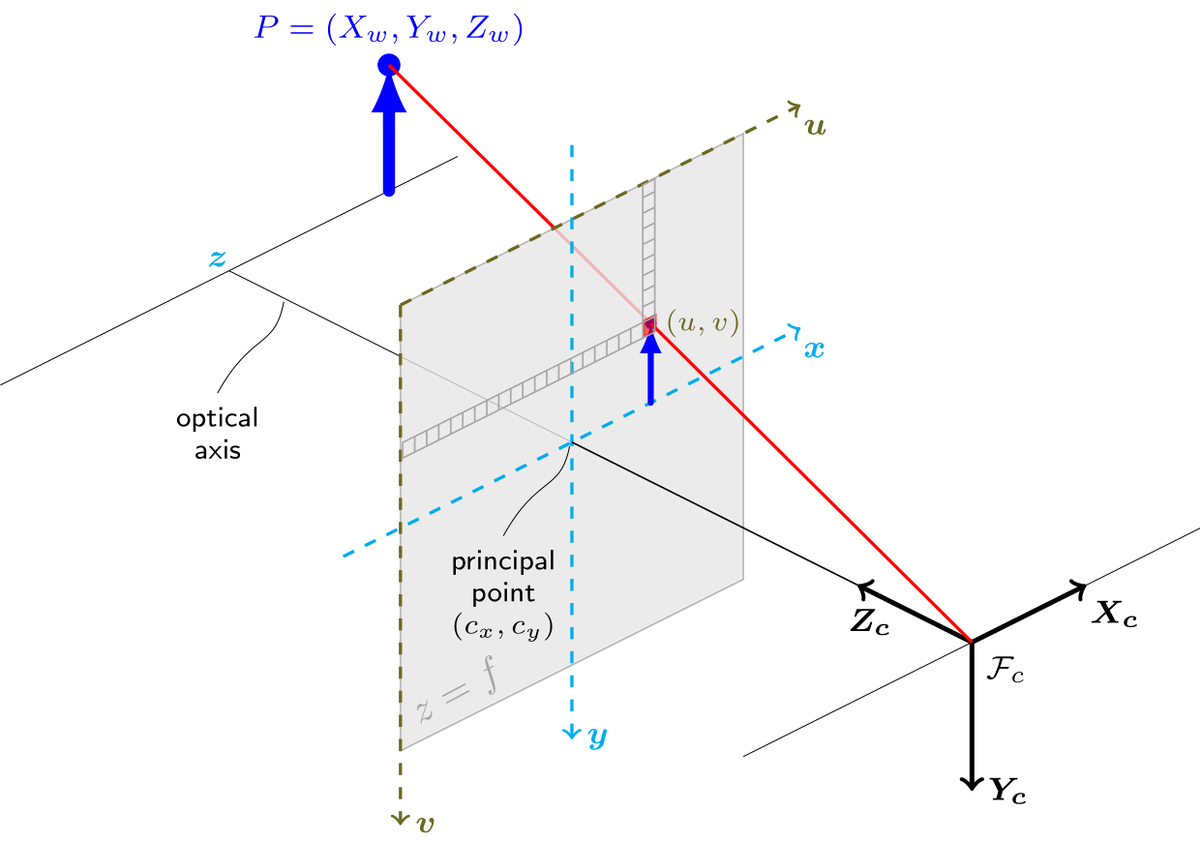

Модель камеры-дырки (pinhole camera model) является фундаментальной концепцией в компьютерном зрении и использует проективное преобразование для отображения 3D точек в 2D пиксели. Математически это выражается как s ⋅ p = A [R|t] P_w, где s - масштабный фактор, p - пиксельные координаты, A - внутренняя матрица камеры, [R|t] - матрица внешних параметров, а P_w - 3D координаты в мировой системе отсчета.

Внутренняя матрица камеры A содержит фокусные расстояния f_x, f_y и главную точку (c_x, c_y), которые определяют оптические характеристики камеры. Даже при использовании “неправильных” внутренних параметров (например, калибровочных, которые не соответствуют физическим параметрам объектива), проекционные уравнения остаются математически корректными для преобразования координат между системами отсчета.

Важное замечание: проекционная модель не требует абсолютной метрической точности внутренних параметров для выполнения преобразований между камерами. Достаточна внутренняя согласованность параметров в рамках одной системы координат. Это позволяет использовать модель в ситуациях, где точная физическая калибровка невозможна или нецелесообразна.

Калибровка камер и внутренние параметры

Калибровка камеры - это процесс определения внутренних параметров, которые описывают оптические характеристики камеры. Внутренняя матрица A обычно имеет вид:

A = [f_x 0 c_x
 0 f_y c_y
 0 0 1]

где f_x и f_y - фокусные расстояния по осям X и Y в пикселях, а (c_x, c_y) - координаты главной точки (обычно центра изображения).

В стандартном процессе калибровки эти параметры определяются с использованием калибровочных шаблонов (шахматные доски, круговые паттерны) и методов минимизации reprojection error. Однако в реальных приложениях часто возникают ситуации, когда:

1. Физические параметры камеры недоступны (например, встроенные камеры в мобильных устройствах)
2. Точная калибровка невозможна из-за ограниченных условий
3. Используются “виртуальные” камеры с произвольными параметрами

В таких случаях можно использовать “внутренне согласованные” параметры, которые обеспечивают правильное преобразование координат внутри системы, но не соответствуют реальным физическим характеристикам объектива. Это открывает возможности для работы с нестандартными конфигурациями камер в компьютерном зрении.

3D реконструкция и преобразование между камерами

Преобразование 3D координат между камерами требует учета как внутренних, так и внешних параметров. Внешние параметры включают матрицу вращения R и вектор переноса t, которые определяют положение и ориентацию камеры в мировой системе координат.

Для преобразования 3D точек между двумя камерами используется следующая последовательность операций:

1. Преобразование мировой системы координат в систему первой камеры: P_cam1 = R1 * P_w + t1
2. Преобразование в пиксельные координаты первой камеры: p1 = K1 * P_cam1
3. Преобразование мировой системы координат в систему второй камеры: P_cam2 = R2 * P_w + t2
4. Преобразование в пиксельные координаты второй камеры: p2 = K2 * P_cam2

Интересно, что для преобразования координат между камерами можно использовать матрицу относительного положения: P_cam2 = R_rel * P_cam1 + t_rel

где R_rel = R2 * R1^T и t_rel = t2 - R2 * R1^T * t1

Этот подход позволяет работать с 3D моделями даже при использовании “неправильных” внутренних параметров, так как преобразования между системами координат зависят только от относительных положений камер, а не от абсолютной точности калибровки.

Bundle adjustment для оценки параметров камеры

Bundle adjustment - это метод оптимизации, который широко используется в компьютерном зрении для одновременной оценки параметров камеры и 3D координат точек путем минимизации reprojection error. Он может применяться даже при использовании “неправильных” внутренних параметров первой камеры.

Основная идея bundle adjustment заключается в минимизации суммы квадратов разниц между наблюдаемыми и предсказанными пиксельными координатами:

E = Σ ||p_i_obs - p_i_pred||²

где p_i_obs - наблюдаемые координаты точки i, а p_i_pred - предсказанные координаты, вычисленные с использованием текущих параметров камеры и 3D координат.

Важно понимать, что bundle adjustment не требует абсолютной метрической точности исходных данных. Он может успешно работать с “внутренне согласованными” параметрами, поскольку:

1. Метод оптимизирует reprojection error, который является локальной метрикой
2. Относительные положения точек и камер могут быть определены правильно даже с неточными внутренними параметрами
3. Оптимизация может компенсировать некоторые систематические ошибки в исходных данных

Это означает, что параметры второй камеры (K_ir, R, T) могут быть успешно оценены с помощью bundle adjustment, даже если параметры первой камеры (K_rgb, X_rgb) являются “неправильными” с физической точки зрения.

Работа с “неметрическим” пространством

В “неметрическом” пространстве проекционные уравнения сохраняют свою математическую справедливость, но теряют физическую интерпретацию метрических свойств. Это ключевое понимание для работы с нестандартными параметрами камер.

В метрическом пространстве:

• Внутренние параметры камеры соответствуют реальным оптическим характеристикам
• Расстояния между точками сохраняются при преобразованиях
• Углы между линиями сохраняются

В неметрическом пространстве:

• Математические преобразования остаются корректными
• Но метрические свойства (расстояния, углы) могут искажаться
• Система “знает” только о относительных положениях объектов

Для работы с неметрическими пространствами важно:

1. Понимать, что проекционные уравнения остаются математически корректными
2. Не использовать абсолютные метрические измерения без дополнительной калибровки
3. Фокусироваться на относительных преобразованиях между камерами
4. Использовать bundle adjustment для уточнения параметров системы

Такой подход позволяет создавать гибкие системы компьютерного зрения, которые работают с различными типами камер и конфигурациями без жестких требований к точной калибровке.

Практическая реализация с использованием OpenCV

В OpenCV существуют инструменты для работы с моделями проекции камеры и bundle adjustment, которые позволяют реализовать описанный подход. Вот основные шаги практической реализации:

1. Инициализация внутренних параметров камер:

# Внутренние параметры "неправильной" первой камеры
K_rgb = np.array([[fx_rgb, 0, cx_rgb],
 [0, fy_rgb, cy_rgb],
 [0, 0, 1]], dtype=np.float32)

# Внутренние параметры второй камеры (для оценки)
K_ir = np.array([[fx_ir, 0, cx_ir],
 [0, fy_ir, cy_ir],
 [0, 0, 1]], dtype=np.float32)

2. Создание объекта bundle adjustment:

# Создание оптимизатора для bundle adjustment
ba = cv2.detail_BundleAdjusterReproj()
ba.setCameraParameters(cv2.detail.CameraParams(K_rgb))

3. Определение начальных估计 внешних параметров:

# Начальные估计 вращения и переноса
R_initial = np.eye(3)
T_initial = np.zeros(3)

4. Запуск оптимизации:

# Запуск bundle adjustment для оценки параметров второй камеры
params = ba.run(features, K_rgb, R_initial, T_initial)

5. Проверка результатов:

# Оценка reprojection error
reprojection_error = ba.getError()
print(f"Reprojection error: {reprojection_error}")

Важно отметить, что в OpenCV существуют различные варианты bundle adjustment, включая:

• BundleAdjusterReproj - минимизация reprojection error
• BundleAdjusterRay - минимизация error по лучам
• BundleAdjusterAffine - аффинная модель для некоторых случаев

Выбор конкретного метода зависит от характеристик задачи и требуемой точности.

Источники

1. OpenCV Camera Calibration and 3D Reconstruction — Документация по калибровке камер и 3D реконструкции: https://docs.opencv.org/4.x/d9/d0c/group__calib3d.html
2. OpenCV Pinhole Camera Model — Описание модели камеры-дырки и проекционных преобразований: https://docs.opencv.org/4.x/da/de6/tutorial_py_depth_map.html
3. OpenCV Bundle Adjustment - Реализация bundle adjustment для оптимизации параметров камеры: https://docs.opencv.org/4.x/d5/d1a/tutorial_camera_calibration.html

Заключение

Компьютерное зрение позволяет успешно использовать стандартную модель проекции для трансформации 3D-моделей между камерами даже при “неправильных” внутренних параметрах первой камеры. Bundle adjustment эффективно оценивает параметры второй камеры (K_ir, R, T) путем минимизации reprojection error, не требуя абсолютной метрической точности исходных данных. Уравнения проекции сохраняют математическую корректность в “неметрическом” пространстве, хотя теряют физическую интерпретацию метрических свойств. Этот подход открывает возможности для создания гибких систем компьютерного зрения, которые работают с различными типами камер и конфигурациями без жестких требований к точной калибровке.
