Как подключить выключатель с розеткой: схема и безопасность

Замена обычного выключателя на комбинированное устройство с розеткой требует соблюдения правил электробезопасности и правильной схемы подключения. Подключение осуществляется путем разделения фазного провода для питания розетки и выключателя, при этом нулевой и заземляющий проводы подключаются к соответствующим клеммам розетки. Всегда отключайте питание перед работой и используйте только сертифицированные электроустановочные изделия.

---

Содержание

• Подготовка к замене выключателя на выключатель с розеткой
• Схемы подключения выключателя с розеткой
• Правила безопасности при замене выключателя
• Пошаговая инструкция по подключению
• Выбор оборудования и материалов
• Особенности подключения в разных помещениях
• Частые ошибки и их устранение
• Рекомендации профессионалов

---

Подготовка к замене выключателя на выключатель с розеткой

Прежде чем приступить к замене обычного выключателя на комбинированное устройство с розеткой, необходимо провести тщательную подготовку. Начните с оценки текущей электрической схемы в вашем помещении - определите, какой кабель ведет к выключателю и какова его конфигурация. Важно установить, подходит ли существующая проводка для комбинированного устройства, особенно если речь идет о старой проводке.

Для выполнения работы вам понадобятся следующие инструменты и материалы:

• Комбинированный блок “выключатель-розетка”
• Индикатор напряжения (тестер)
• Изолирующая лента или термоусадочные трубки
• Отвертка с изолированной ручкой
• Клеммники или распределительная коробка
• Защитные очки и перчатки

При выборе комбинированного устройства обратите внимание на его электротехнические характеристики: номинальный ток (обычно 10-16А), степень защиты (IP), а также наличие заземляющего контакта. В современных квартирах предпочтительнее использовать устройства с заземлением, особенно в помещениях с повышенной влажностью.

---

Схемы подключения выключателя с розеткой

Существует две основные схемы подключения комбинированного блока “выключатель-розетка”: одно-двухкабельная. Каждая из них имеет свои особенности и область применения.

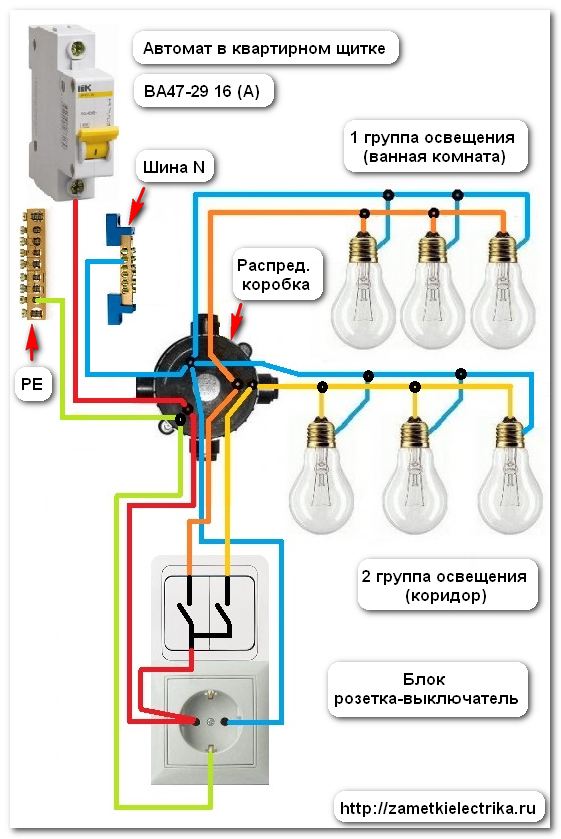

Однокабельная схема

Однокабельная схема является более простой и экономичной, но менее безопасной. При этом подходе один кабель одновременно питает и розетку, и выключатель. Фазный провод подключается к одной из клемм розетки, а оттуда через перемычку идет на общий контакт выключателя. Нулевой провод подключается непосредственно к розетке.

Эта схема подходит для помещений с невысокими требованиями безопасности и при условии, что нагрузка на розетку не превышает допустимых значений. Важно помнить, что при таком подключении выключатель разрывает только фазный провод, а ноль идет напрямую к светильнику.

Двухкабельная схема

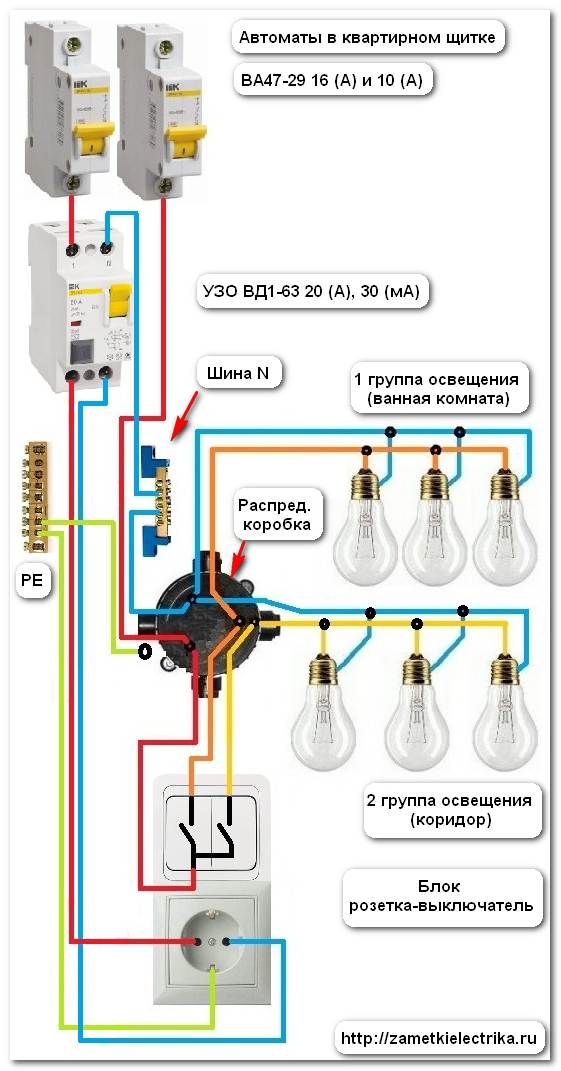

Двухкабельная схема обеспечивает большую безопасность и разделяет питание розетки и выключателя. При этом подходе используются два отдельных кабеля: один для питания розетки, второй - для выключателя и светильника.

В этой схеме фазный провод от распределительной коробки подключается к клемме розетки, а оттуда через перемычку - к общему контакту выключателя. Нулевой провод подключается непосредственно к розетке. Второй кабель, идущий к светильнику, подключается к оставшейся клемме выключателя. Заземляющий провод (если есть) подключается к специальной клемме заземления.

Двухкабельная схема предпочтительна для большинства современных помещений, особенно в ванной комнате, на кухне или в других местах, где используется мощная техника.

---

Правила безопасности при замене выключателя

Безопасность при электромонтажных работах должна стоять на первом месте. Нарушение правил безопасности может привести к поражению электрическим током, возгоранию или другим серьезным последствиям.

Обязательные меры предосторожности:

1. Полное отключение питания: Перед началом работ обязательно отключите соответствующий автомат в электрощите и убедитесь в отсутствии напряжения с помощью индикатора напряжения. Никогда не доверяйте только выключателю на стене.

2. Использование защитных средств: Работайте в защитных очках и диэлектрических перчатках. Используйте только инструменты с изолированными ручками.

3. Проверка отсутствия напряжения: После отключения автомата еще раз проверьте отсутствие напряжения на проводах с помощью индикатора или мультиметра.

4. Правильная изоляция: Все оголенные провода должны быть тщательно изолированы. Используйте изолирующую ленту или термоусадочные трубки.

5. Соответствие сечения кабелей: Убедитесь, что сечение кабелей соответствует нагрузке. Для розеток обычно используется кабель сечением 2,5 мм², для освещения - 1,5 мм².

6. Заземление: В современных зданиях обязательно используйте заземляющий контакт. Он обеспечивает дополнительную защиту при повреждении изоляции.

7. Работа с УЗО: В помещениях с повышенной влажностью (ванная, кухня) используйте устройства защитного отключения (УЗО) с током утечки 30 мА.

8. Профессиональная помощь: Если вы не уверены в своих силах или не обладаете достаточными знаниями, лучше обратиться к квалифицированному электрику.

---

Пошаговая инструкция по подключению

Следуя этой инструкции, вы сможете безопасно заменить обычный выключатель на комбинированное устройство с розеткой.

Шаг 1: Подготовительные работы

1. Отключите питание соответствующего автомата в электрощите.
2. С помощью индикатора напряжения убедитесь в отсутствии напряжения на проводах в подрозетнике.
3. Демонтируйте старый выключатель, аккуратно отсоединив провода.
4. Проверьте состояние подрозетника - он должен быть надежно закреплен в стене. При необходимости выровняйте или укрепите его.

Шаг 2: Подготовка комбинированного блока

1. Разберите комбинированный блок, сняв защитную шторку и декоративную рамку.
2. Изучите схему подключения, указанную в инструкции к вашему устройству.
3. Подготовьте провода - если они слишком длинные, аккуратно укоротите их, оставив достаточный запас для подключения.

Шаг 3: Подключение проводов (для двухкабельной схемы)

1. Фазный провод (обычно красный или коричневый):

• Подключите к одной из клемм розетки (обозначается как L)
• От этой же клеммы проведите перемычку на общий контакт выключателя (обозначается как L1)

2. Нулевой провод (обычно синий или голубой):

• Подключите к клемме розетки, обозначенной как N

3. Заземляющий провод (желто-зеленый):

• Подключите к специальной клемме заземления (обозначается как PE или с символом заземления)

4. Провод к светильнику:

• Подключите к оставшейся клемме выключателя (обозначается как L2)

Шаг 4: Установка и проверка

1. Аккуратно уложите провода в подрозетнике, избегая перегибов.
2. Установите комбинированный блок в подрозетник и закрепите его винтами.
3. Установите защитную шторку и декоративную рамку.
4. Включите автомат в электрощите.
5. Проверьте работу устройства: розетка должна иметь напряжение, выключатель должен нормально включать и выключать свет.

Шаг 5: Финальная проверка

1. Еще раз проверьте надежность всех соединений.
2. Убедитесь, что ни один провод не касается корпуса подрозетника.
3. Проверьте правильность установки декоративной рамки - она должна сидеть ровно и не иметь зазоров.

---

Выбор оборудования и материалов

Правильный выбор оборудования и материалов напрямую влияет на безопасность и долговечность электрической установки. При замене выключателя на комбинированное устройство “выключатель-розетка” обратите внимание на следующие параметры.

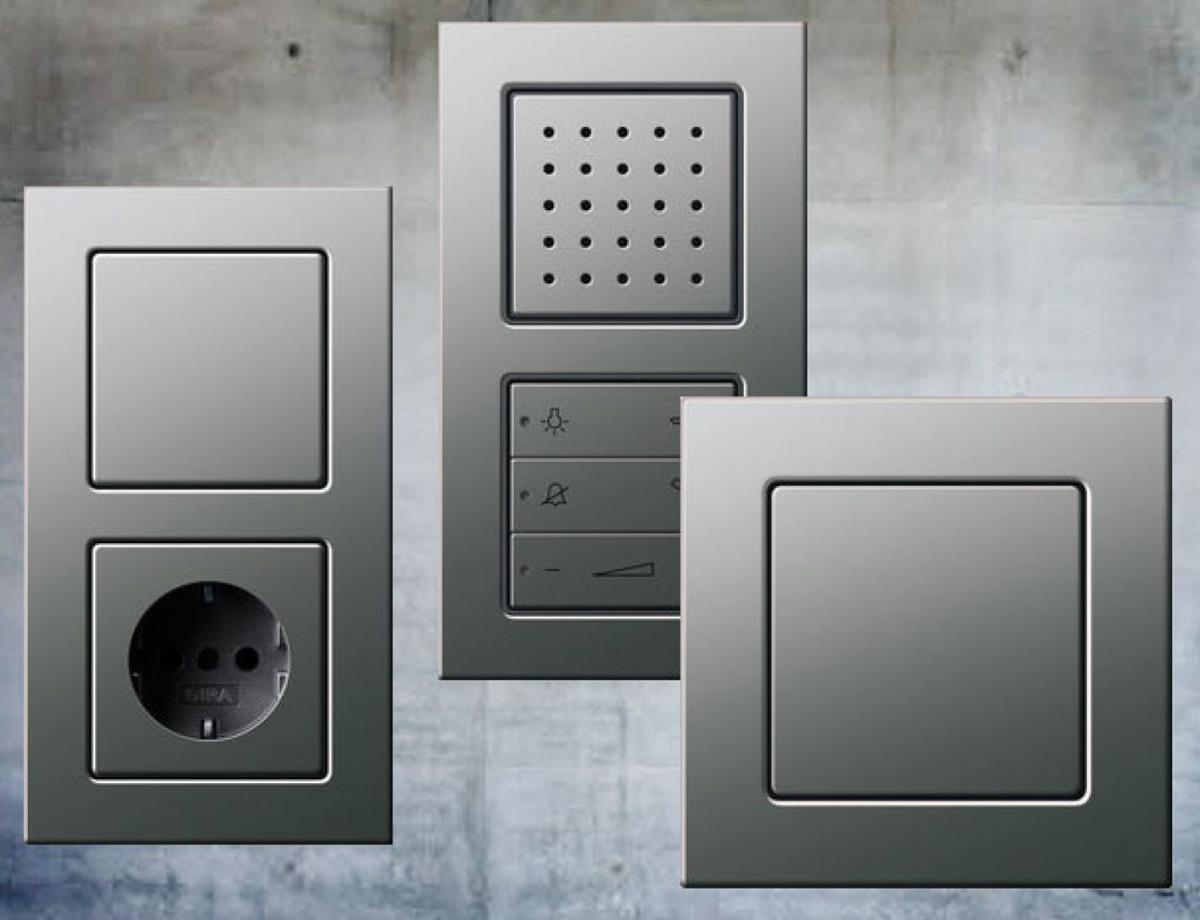

Типы комбинированных блоков

1. По конструкции:

• Встроенные: выключатель и розетка находятся в одном корпусе
• Сборные: состоят из отдельных модулей, объединенных одной рамкой

2. По материалу корпуса:

• Пластиковые: более экономичный вариант, но менее прочные
• Металлические: более дорогие, но более долговечные и пожаробезопасные

3. По степени защиты (IP):

• IP20: для сухих помещений (гостиная, спальня, коридор)
• IP44: для помещений с повышенной влажностью (ванная, кухня, бассейн)

Кабели и провода

Для подключения комбинированного блока используйте только качественные кабели соответствующего сечения:

• Для розеточной группы: кабель ВВГнг 3х2,5 мм² (3 жилы по 2,5 мм²)
• Для осветительной группы: кабель ВВГнг 3х1,5 мм² (3 жилы по 1,5 мм²)

В современных зданиях предпочтительнее использовать кабели с заземляющей жилой (желто-зеленый цвет).

Защитные автоматы

При прокладке новой проводки или замене старой установите соответствующие защитные автоматы:

• На розеточную группу: автомат 16 А с УЗО 30 мА
• На осветительную группу: автомат 10 А без УЗО

Дополнительные аксессуары

Для обеспечения надежных соединений используйте:

• Клеммные колодки WAGO или аналогичные
• Термоусадочные трубки вместо изолирующей ленты
• Маркировочные бирки для идентификации проводов

При выборе оборудования обращайте внимание на производителей с хорошей репутацией: Schneider Electric, Legrand, ABB, IEK. Эти компании предлагают качественные продукты с гарантией и соответствующими сертификатами безопасности.

---

Особенности подключения в разных помещениях

При установке комбинированных блоков “выключатель-розетка” в разных помещениях необходимо учитывать специфические требования и особенности каждого типа помещения.

Ванная комната

В ванной комнате требования к безопасности особенно строгие:

• Используйте устройства с степенью защиты не ниже IP44
• Розетка должна быть установлена на расстоянии не менее 60 см от источника воды
• Обязательно наличие заземления и УЗО с током утечки 30 мА
• Рекомендуется использовать разделительный трансформатор для розетки

Кухня

На кухне требуется особое внимание к мощности подключаемых устройств:

• Устанавливайте комбинированные блоки с повышенной прочностью
• Для мощных кухонных приборов (электроплиты, духовки) используйте отдельную линию с автоматом 25-32 А
• Розетки для холодильника и стиральной машины должны быть на отдельных линиях
• Учитывайте возможность одновременного подключения нескольких мощных приборов

Спальня и гостиная

В жилых комнатах требования менее строгие, но есть свои особенности:

• Высота установки: розетки - 30 см от пола, выключатели - 90 см от пола
• В спальне у кровати установка розеток на высоте 70-80 см от пола
• В гостиной учитывайте расположение мебели при планировании мест установки

Коридор и прихожая

В этих помещениях важна практичность и безопасность:

• Устанавливайте выключатели у входа в каждую комнату
• Розетки размещайте в удобных местах для подключения зарядных устройств
• Учитывайте возможность установки дополнительного освещения

Балкон и терраса

Для открытых и неотапливаемых помещений:

• Используйте устройства с повышенной степенью защиты (IP54 и выше)
• Учитывайте температурный диапазон работы оборудования
• При необходимости используйте кабели с усиленной изоляцией

В каждом помещении важно не только правильно подключить комбинированный блок, но и обеспечить соответствующее защитное оборудование и соблюдать все нормативные требования ПУЭ и других стандартов.

---

Частые ошибки и их устранение

При замене выключателя на комбинированное устройство “выключатель-розетка” начинающие электрики часто допускают типичные ошибки, которые могут привести к неисправностям или опасным ситуациям.

Ошибка 1: Неправильное подключение фазного провода

Проблема: Фазный провод подключен к клемме N (ноль) вместо L (фаза).

Последствия: Розетка не будет работать, а свет будет включаться постоянно (без выключателя).

Решение: Всегда используйте индикатор напряжения для определения фазного провода. Фазу подключайте к клемме L на розетке и к общему контакту выключателя.

Ошибка 2: Отсутствие заземления

Проблема: Не подключен или неправильно подключен заземляющий провод.

Последствия: При повреждении изоляции корпуса прибора может произойти поражение электрическим током.

Решение: Всегда подключайте желто-зеленый провод к специальной клемме заземления. В старых зданиях без заземления используйте розетки без заземляющего контакта, но с УЗО.

Ошибка 3: Несоответствие сечения кабеля

Проблема: Использование кабеля с недостаточным сечением для розеточной группы.

Последствия: Перегрев проводов, оплавление изоляции, возгорание.

Решение: Для розеток используйте кабель сечением не менее 2,5 мм², для освещения - не менее 1,5 мм².

Ошибка 4: Неправильная установка подрозетника

Проблема: Подрозетник плохо закреплен в стене или установлен криво.

Последствия: Комбинированный блок будет сидеть неровно, могут нарушиться контакты.

Решение: Перед установкой блока убедитесь, что подрозетник надежно закреплен и находится в одной плоскости со стеной.

Ошибка 5: Нарушение правил безопасности

Проблема: Работа под напряжением или использование неинспектированных инструментов.

Последствия: Риск поражения электрическим током, короткое замыкание.

Решение: Всегда отключайте питание и проверяйте отсутствие напряжения. Используйте только инструменты с изолированными ручками.

Ошибка 6: Неправильное распределение нагрузки

Проблема: Подключение слишком мощных приборов к одной розетке или группе розеток.

Последствия: Перегрев, оплавление контактов, возгорание.

Решение: Распределяйте нагрузку между розетками. Для мощных приборов используйте отдельную линию с соответствующим автоматом.

Ошибка 7: Отсутствие маркировки проводов

Проблема: Провода не промаркированы, что затрудняет обслуживание и ремонт.

Последствия: Сложности при поиске неисправностей, риск неправильного подключения при ремонте.

Решение: Используйте цветные кембрики или специальные бирки для маркировки проводов.

Избегая этих распространенных ошибок, вы обеспечите безопасную и надежную работу вашей электрической установки.

---

Рекомендации профессионалов

Опытные электрики делятся профессиональными советами, которые помогут выполнить замену выключателя на комбинированное устройство “выключатель-розетка” качественно и безопасно.

Выбор места установки

При планировании места установки комбинированного блока учитывайте не только удобство использования, но и эргономику и безопасность:

• В коридоре устанавливайте блоки у входа в каждую комнату
• В спальне размещайте розетки у изголовья кровати на высоте 70-80 см
• На кухне учитывайте расположение рабочих поверхностей и бытовой техники
• Избегайте установки блоков рядом с источниками тепла (батареи, печи)

Техника подключения

Для обеспечения надежных соединений профессионалы рекомендуют:

• Использовать клеммные колодки WAGO вместо скруток
• Применять термоусадочные трубки для изоляции вместо изолирующей ленты
• Присоединять провода к клеммам с помощью специальных наконечников “гильза”
• Оставлять небольшой запас провода (5-7 см) для возможного обслуживания

Уход за оборудованием

Для продления срока службы комбинированных блоков:

• Регулярно проверяйте нагрев розеток при длительном использовании мощных приборов
• Не перегружайте розетки, подключая слишком много устройств одновременно
• Влажную уборку проводите только после отключения питания
• При замене розеток или выключателей используйте только оригинальные детали

Современные решения

Современные технологии предлагают решения, повышающие безопасность и удобство:

• Установка умных розеток с автоматическим отключением при перегрузке
• Использование диммеров вместо обычных выключателей для регулировки яркости света
• Установка розеток с USB-портами для зарядки современных устройств
• Использование беспроводных выключателей для удобной организации управления освещением

Профессиональный монтаж

Если вы не уверены в своих силах, лучше обратиться к профессионалам:

• Квалифицированный электрик выполнит работу с соблюдением всех норм
• Использует профессиональное оборудование для точных измерений
• Даст гарантию на выполненные работы
• Посоветует оптимальное оборудование для ваших условий

Помните, что экономия на профессиональных услугах может привести к гораздо большим затратам при ремонте последствий неправильного монтажа.

---

Источники

1. Schneider Electric — Инструкция по подключению комбинированных блоков розетка-выключатель с соблюдением техники безопасности: https://schneider-rozetki.ru/novosti/rozetka-i-vyklyuchatel-kak-podklyuchit-kombinirovannyi-blok

2. Glavelectric м. Ладожская — Подробная схема подключения выключателя от розетки с использованием распределительного блока: https://glavelectric.ru/articles/vyklyuchateli-i-pereklyuchateli/podklyuchaem-vyklyuchatel-ot-rozetki/

3. E-Legrand — Общие правила монтажа и безопасности при установке розеток и выключателей: https://e-legrand.ru/blog/kak-i-gde-pravilno-ispolzovat-rozetki-i-vyklyuchateli/

4. Atlas Design — Методы подключения выключателя к розетке с использованием единой электромонтажной коробки: https://atlas-design.su/novosti/podklyuchenie-vyklyuchatelya-ot-rozetki

5. Заметки электрика — Подробная инструкция по подключению блока выключателя с розеткой с использованием различных схем: https://zametkielectrika.ru/blok-vyklyuchatelej-s-rozetkoj/

---

Заключение

Замена обычного выключателя на комбинированное устройство “выключатель-розетка” — задача, доступная для самостоятельного выполнения при соблюдении правил безопасности и правильной технологии подключения. Ключевые моменты успешной замены включают полное отключение питания, правильное определение фазного провода, надежное подключение всех клемм и использование только сертифицированных электроустановочных изделий.

Существуют различные схемы подключения — от простых однокабельных до более безопасных двухкабельных. Выбор схемы зависит от конкретных условий, требований безопасности и конфигурации вашей электрической сети. Во влажных помещениях обязательно использование устройств с повышенной степенью защиты и УЗО.

Помните, что безопасность при электромонтажных работах должна быть на первом месте. Если у вас нет достаточного опыта или уверенности в своих силах, лучше обратиться к квалифицированному электрику. Профессиональный монтаж обеспечит не только безопасность, но и долговечность вашей электрической установки.
